Firma istnieje od ponad 50 lat na rynku Hiszpańskim i specjalizują się w produkcji najwyższej klasy urządzeń i maszyn budowlanych. Wszystkie urządzenia powyższych firm zgodne są z wytycznymi Unii Europejskiej oraz Certyfikatem Jakości  ISO9001 w zakresie projektowania, produkcji i sprzedaży. Firma posiada świadectwo AENOR i CERT TÜV.

W ofercie wciągarek znajdą państwo szeroki wybór modeli i osprzętu o różnej nośności, wielu wariantach montażu i zastosowań. Niezależnie od modelu, czy wariantu wciągarki te charakteryzują się doskonałymi parametrami technicznymi, dużą wytrzymałością i funkcjonalnością.

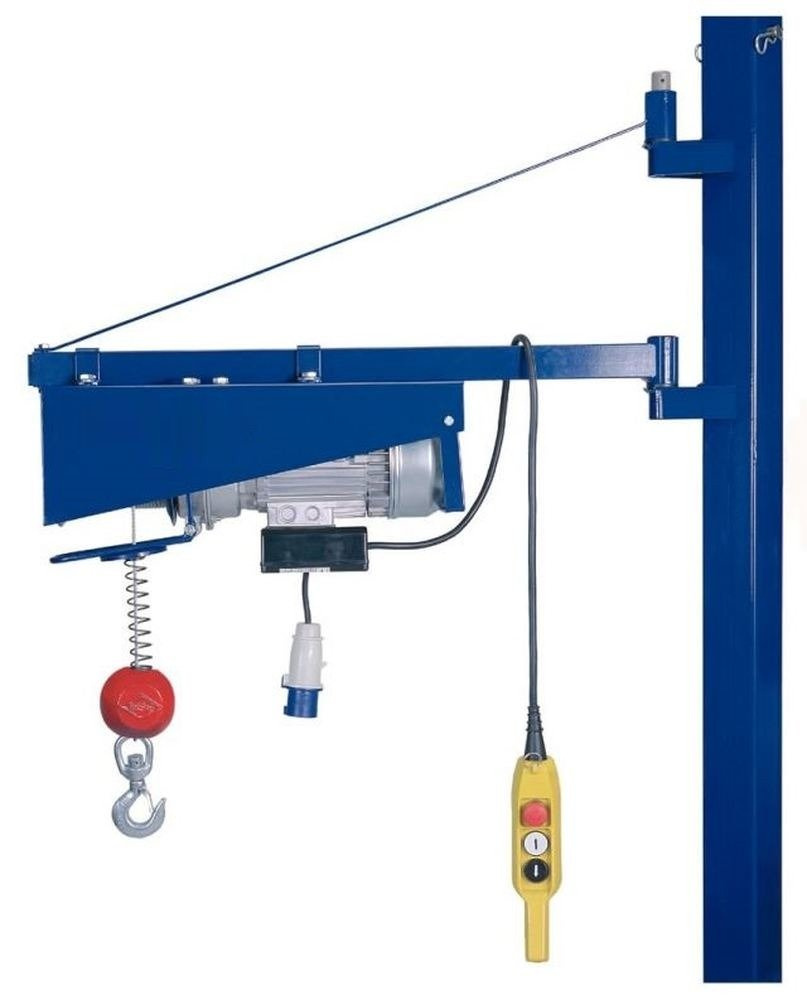

Wciągarka budowlana  o udźwigu 170kg z możliwością mocowania:

  • pomiędzy stropami- maszt wysoki P
  • w otworze okiennym - maszt niski F
  • w otworze drzwiowym - maszt wysoki P
  • samodzielnie lub na dachu - maszt wysoki P z podporami(2szt)
  • do rusztowania za pomocą uchwytów



Wciągarka posiada wszelkie atesty dopuszczające ją do pracy na budowach.



Wciągarka musi pracować pod obciążeniem, nie może być tzw."pracy na pusto", gdyż powoduje to złe nawijanie liny, rozwarstwianie się jej i w konsekwencji zerwanie.



DANE TECHNICZNE:

Udźwig -170 kg
Prędkość wciągania- 20m/min
Długość liny – 30m (5mm)
Moc silnika – 1 KM
Napięcie -230 V
Obrót o 270º
Masa - 30 kg



OPCJA, można dokupić (kliknij w nazwę i zamów wybrane akcesoria):

1. Podpory do masztu długiego 1kpl/2szt (wymiary: 1950mm x 1900mm x 1460mm).



2. Maszt niski rozporowy (1010 - 1450mm).



3. Maszt wysoki rozporowy (1950 - 3000mm).



4. Uchwyt mocujący wyciągarkę do rusztowania.



5. Zblocze do wciągarki (długość: 821mm)





INSTRUKCJA OBSŁUGI:
Instrukcja opisuje podstawowe cechy urządzenia oraz jego wyposażenia.
Firma zastrzega sobie prawo do zmian w konstrukcji
przy zachowaniu podstawowych cech urządzenia.
1. OGÓLNE WARUNKI SPRZEDAŻY
* Okres objęty gwarancją:
12 miesięcy od daty sprzedaży dla wszystkich usterek fabrycznych.
* Gwarancja nie obejmuje:
- Usterek spowodowanych używaniem maszyny przez
nieautoryzowany personel.
- Usterek spowodowanych zastosowaniem nieoryginalnych części
zamiennych.
- Kosztów wyjazdowych techników naprawiających urządzenie.
* Klienci mają obowiązek dostarczenia kompletnej gwarancji w ciągu 30 dni kalendarzowych do
firmy.
* Do każdej naprawianej maszyny należy dołączyć gwarancję.
* Klient albo użytkownik obowiązany jest do wykonywania kontroli i konserwacji określonej w
instrukcji oraz postępowania zgodnie z instrukcją dostarczoną przez firmę.
* Szkody wynikające z niepoprawnej konserwacji i wykorzystywania maszyny nie są objęte
gwarancją.
* Naprawy podlegające gwarancji muszą być wykonane przez właściwy serwis techniczny

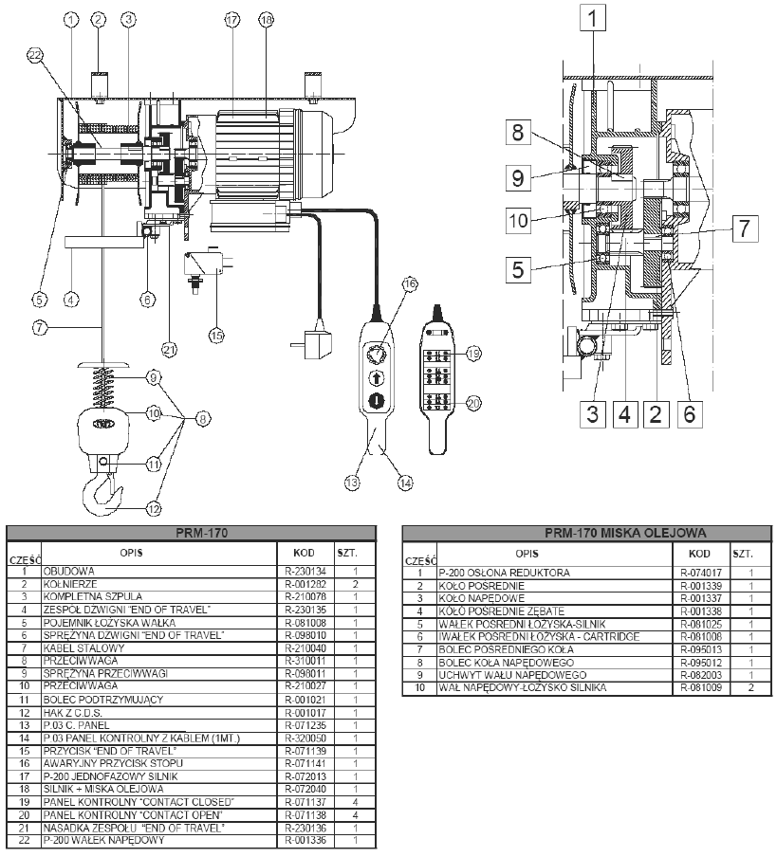

* Aby zamówić części zamienne, należy podać kodu umieszczony na każdej z nich.



OSTRZEŻENIE
Trzymaj ten dokument w bezpiecznym miejscu. Zamawiając części zamienne,
używaj załączonych diagramów.

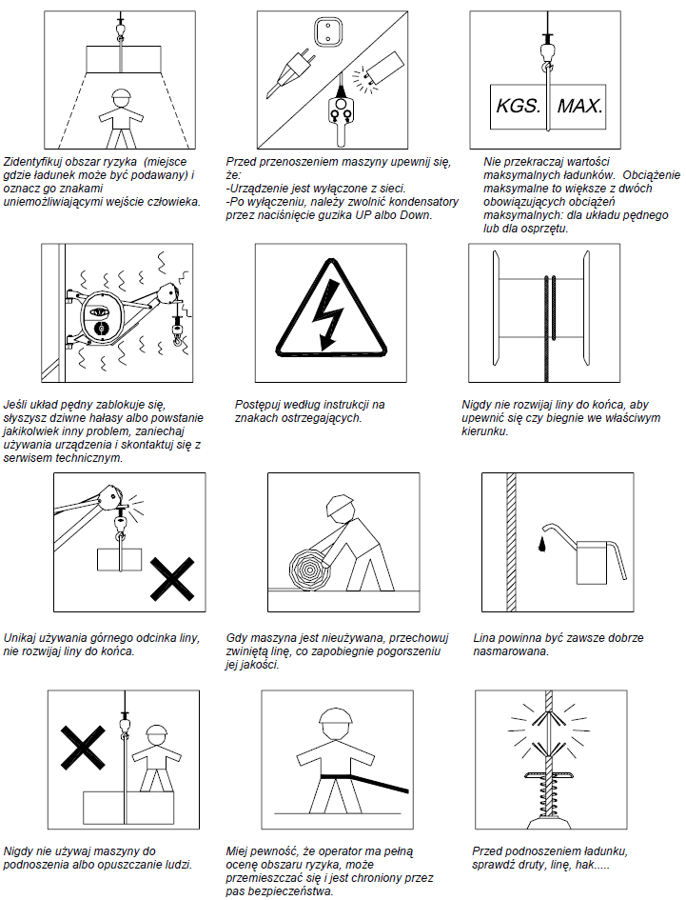

2. INSTALACJA - ZABEZPIECZENIA
* Przed włączeniem wciągarki linowej, przeczytaj poniższą instrukcję.



3. GŁÓWNE PUNKTY DOTYCZĄCE INSTALACJI I OBSŁUGI WCIĄGARKI
- Zainstaluj konstrukcję, na której mocowany jest układ pędny, postępując zgodnie z instrukcją
dostarczoną do każdego modelu.
- Sprawdź, czy bolce i wkręty mocujące układ pędny do konstrukcji pomocniczej są poprawnie
ustawione.
- Sprawdź napięcie sieciowe prądu elektrycznego, częstotliwość, uziemienie, obecność
dyferencjału i ogranicznika.
- Sprawdź, czy przyciski przeprowadzają właściwe operacje: UP (w górę), Down (w dół)
- Sprawdź, czy urządzenie zatrzymuje się gdy przycisk STOP jest naciskany.
- Sprawdź, czy lina do podnoszenia jest poprawnie owinięta wokół szpuli.
- Lina podnoszenia musi być prosta. Nie wolno skręcać czy w inny sposób łączyć liny.
- Lina powinna być dobrze nasmarowana.
- Zabrania się rozwijania liny do końca tj. 3 ostatnich zwojów liny.
- Przed rozpoczęciem pracy należy sprawdzić prawidłowość kierunku nawijania i odwijania liny
z bębna.
- Należy skontrolować stan drutów wchodzących w skład liny.
- Nie wolno ciągnąć liny przez krawędzie lub narożniki.
- Nie wolno owijać liny wokół jakiegokolwiek obiektu i zaczepiać zakończenia z hakiem o nią
samą.
- Zabrania się pracy żurawia przy szybkości wiatru przekraczającej 65km/h.
- Żuraw użytkować tylko w stanie technicznym bez zarzutu.
- Wiszące w powietrzu obciążenie musi być stale obserwowane z miejsca obsługi.
- Nie przechodzić pod wiszącym ładunkiem.
- W razie zauważenia zmian w toku pracy, natychmiast wyłączyć urządzenie i zgłosić usterki
kierownictwu.
- Nie dokonywać żadnych zmian konstrukcyjnych.
- Przestrzegać maksymalnego udźwigu żurawia.
- Nigdy nie zostawiać obciążonego żurawia.
- Przestrzegać przepisów BHP.
- Po odłączeniu ze źródła zasilania należy pamiętać o rozładowaniu kondensatora poprzez
przyciśnięcie jednego z przycisków (góra lub dół) na panelu sterowania.
- Żuraw linowy może być obsługiwany tylko przez przeszkolonych fachowców, którzy zapoznali
się z instrukcją i gwarantują rzeczową obsługę. Osoby obsługujące żuraw powinny mieć
ukończone 18 lat, być wyznaczone przez przedsiębiorstwo do montażu, obsługi i eksploatacji
żurawia, posiadać wymagane uprawnienia.
- Należy używać wyposażenia ochrony osobistej (kask, odpowiednie obuwie).
- Zabezpieczyć żuraw przed używaniem przez osoby do tego nie uprawnione.
- Należy przestrzegać napisów informacyjnych i ostrzegawczych.
- Wciągarka może być obsługiwana i montowana po wcześniejszym zapoznaniu się z instrukcją
obsługi.
- Transport osób za pomocą wciągarki linowej jest zabroniony.
- Przy zranieniach lub wypadkach należy natychmiast wezwać lekarza i UDT
- Nieprzestrzeganie wskazówek bezpieczeństwa może mieć groźne następstwa zarówno w
stosunku do ludzi jak i środowiska.



OSRZEŻENIE!
Upewnij się, że lina jest zawsze ciasno zwinięta, niezależnie od tego czy jest
używana, i zabezpieczona przed rozwinięciem oraz przygnieceniem.



4. DANE TECHNICZNE
Wciągarka budowlana o udźwigu 170kg z możliwością mocowania:
• pomiędzy stropami poprzez maszt wysoki P
• w otworze okiennym -poprzez maszt niski F
• w otworze drzwiowym- poprzez maszt wysoki
• samodzielnie lub na dachu - poprzez maszt wysoki z podporami(2szt)
• do rusztowania za pomocą uchwytów.



5. AKCESORIA DO WCIĄGARKI

Kolumna wysoka P
Maszt rozporowy(2-3m) do mocowania
wciągarki w otworze drzwiowym,
pomiędzy stropem a podłogą
oraz z wykorzystaniem podpór samodzielnie
lub na stropie.



Kolumna niska F
rozporowy(1-1,5m) do mocowania
wciągarki w otworze okiennym



Podpory
Podpory z wykorzystaniem masztu
długiego P służą do zamontowania
wciągarki budowlanej samodzielnie lub na stropie budynku.
Wymiary podpór: 1950mmmx1900mmx1460mm



Uchwyty
Uchwyty służą do mocowania wciągarek budowlanych do rusztowania.



Zblocze do wciągarki
Zblocze do wciągarki służy do zamontowania jej poprzez uchwyty do rusztowania,
oraz poprzez masz wysoki rozporowo w drzwiach lub pomiędzy stropami. Zblocze wraz z
masztem niskim służy do zamontowania wciągarki w otworze okiennym.



6. MONTAŻ WCIĄGARKI
Żuraw - 170kg może być mocowany na sposoby pokazane na rysunkach
zamieszczonych na następnych stronach:

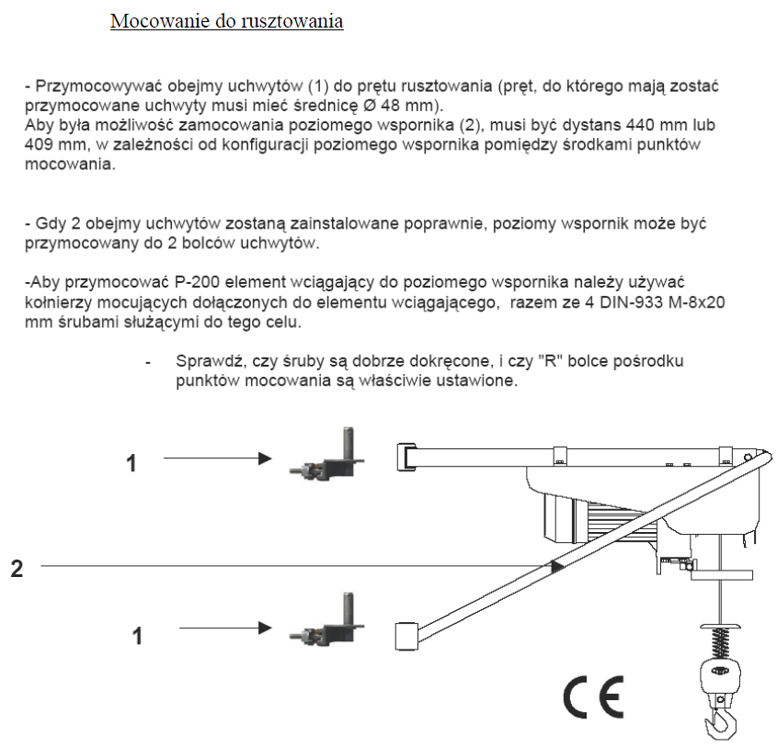

A) Do rusztowania
• Wciągarka PRM-170 powinna być zamontowana do rusztowania
gwarantującego odpowiednie mocowanie i udźwig
• Za pomocą 2 uchwytów do zblocza oraz 4 śrub M8 montujemy zblocze do wciągnika
• Obejmy przykręcamy do pionowej rury rusztowania tak aby odległość między
nimi wynosiła 409mm. Na zamontowane obejmy zakładamy zblocze
z zamontowaną wciągarką.
• Należy zwrócić uwagę, aby wciągarka znajdowała się w poziomie i miała
możliwość swobodnego obrotu. W przeciwnym razie należy dokonać regulacji
za pomocą obejm. Zawieszoną wciągarkę zabezpieczyć zawleczkami.

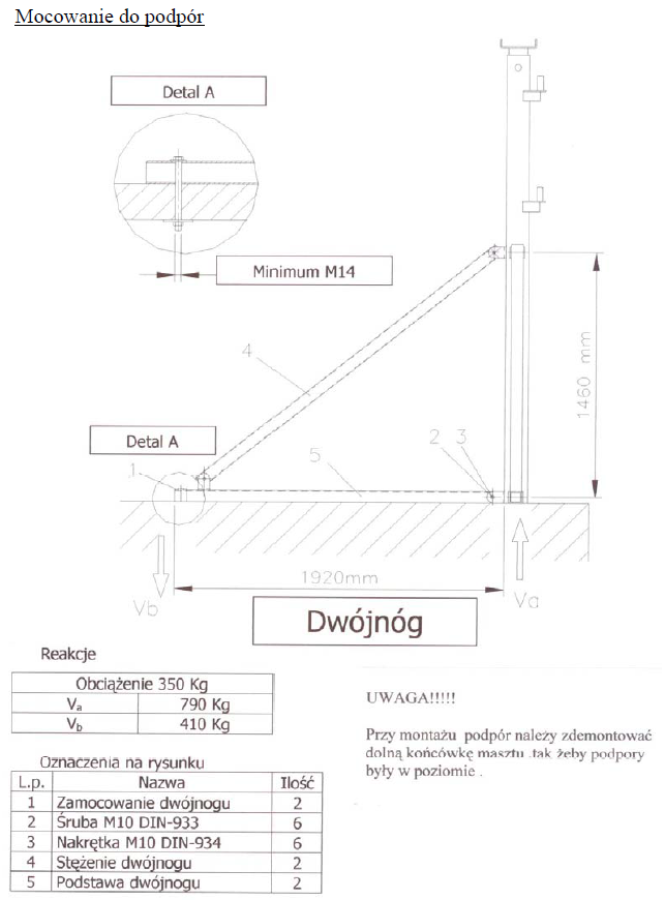

B) Do podpór
• Upewnić się, że podłoże wytrzyma reakcje pokazane na rysunku.
• Dokonać montażu stężeń i podstawy podpór do kolumny P.
• Wywiercić otwory pod śruby min M14, max M16. Długość śrub dobrać w
zależności do grubości stropu.
• Dokręcić śruby momentem 1,148Kgm.
• Zamontować żuraw i zabezpieczyć zawleczką. Dokonać prób obciążeniowych
zgodnie z instrukcją.
• Nie obciążać konstrukcji za pomocą worków z cementem, cegieł i innych
materiałów budowlanych!

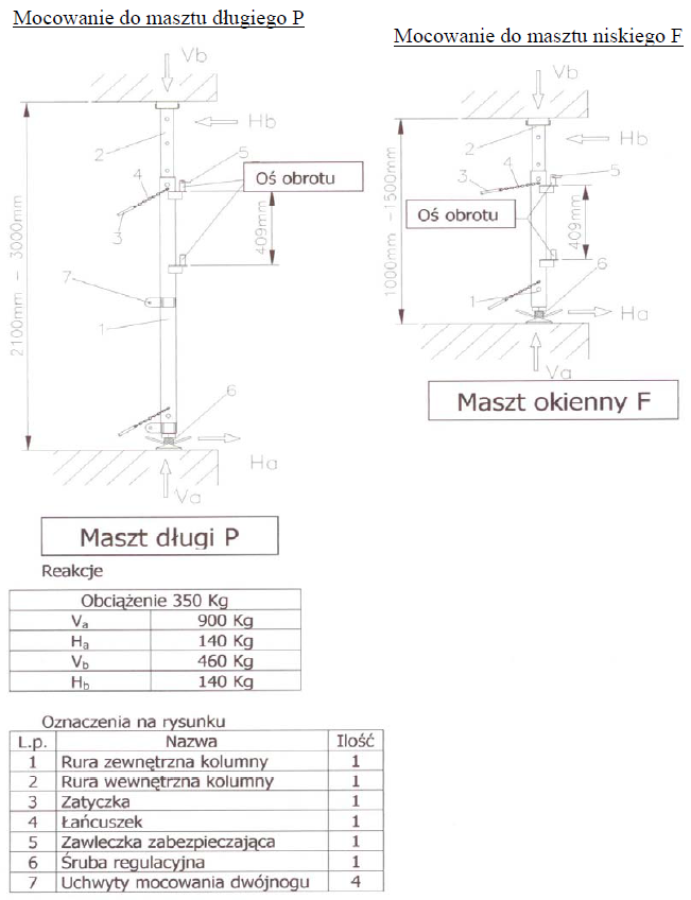

C) Do masztu długiego P
• Upewnić się, że podłoże wytrzyma reakcje pokazane na rysunku.
• Położyć na górnej części kolumny drewniany kloc.
• Wysunąć część masztu(2) na żądaną odległość, zabezpieczyć zatyczką (3).
• Ustawić kolumnę w pionie i dokręcić śrubę (6) momentem 3,49Kgm.
• Zamontować żuraw i zabezpieczyć zawleczką (5).
• Dokonać prób obciążeniowych zgodnie z instrukcją.



D) Do masztu okiennego F
• Upewnić się, że podłoże wytrzyma reakcje pokazane na rysunku.
• Położyć na górnej części kolumny drewniany kloc.
• Wysunąć część masztu(2) na żądaną odległość, zabezpieczyć zatyczką (3).
• Ustawić kolumnę w pionie i dokręcić śrubę (6) momentem 3,49Kgm.
• Zamontować żuraw i zabezpieczyć zawleczką (5).
• Dokonać prób obciążeniowych zgodnie z instrukcją.



7. KONSERWACJA (zależy od tego jak często używane jest urządzenie)

Konserwacja konstrukcji i wyposażenia
- Sprawdzać pozycję bolców kolumn (codziennie)
- Sprawdzać, czy bolce "R" są poprawnie ustawione w obracających się wałkach
- Często smaruj obracające się wałki
- Sprawdź śruby
- Sprawdź spawy
- Sprawdź powierzchnie malowane, czy nie rdzewieją
- Przeprowadź test z pełnym obciążeniem podnosząc ładunek z powierzchni ziemi, obserwując
reakcję układu pędnego i konstrukcji.



Utrzymanie wciągarki - układ pędny
- Sprawdź linę i hak z zabezpieczeniem
- Sprawdź czy lina nie jest przygnieciona lub czy nie uległa rozwarstwieniu
- Upewniając się, że stalowa lina nie jest pęknięta lub zdeformowana. Lina powinna być zawsze
dobrze nasmarowana.
- Sprawdź wałki, gniazdka, miejsca mocowań i bolce
- Sprawdź, czy przyciski „góra”, „dół” i STOP działają poprawnie
- Zwróć uwagę na odgłosy pracy wciągarki
- Sprawdzać stan haka, podtrzymującego bolca
- Usuń osłonę i sprawdź stan kół zębatych i łożysk. Łożyska powinny być zawsze dobrze
nasmarowane.
- Sprawdź stan połączeń pomiędzy liną, szpulą i hakiem.

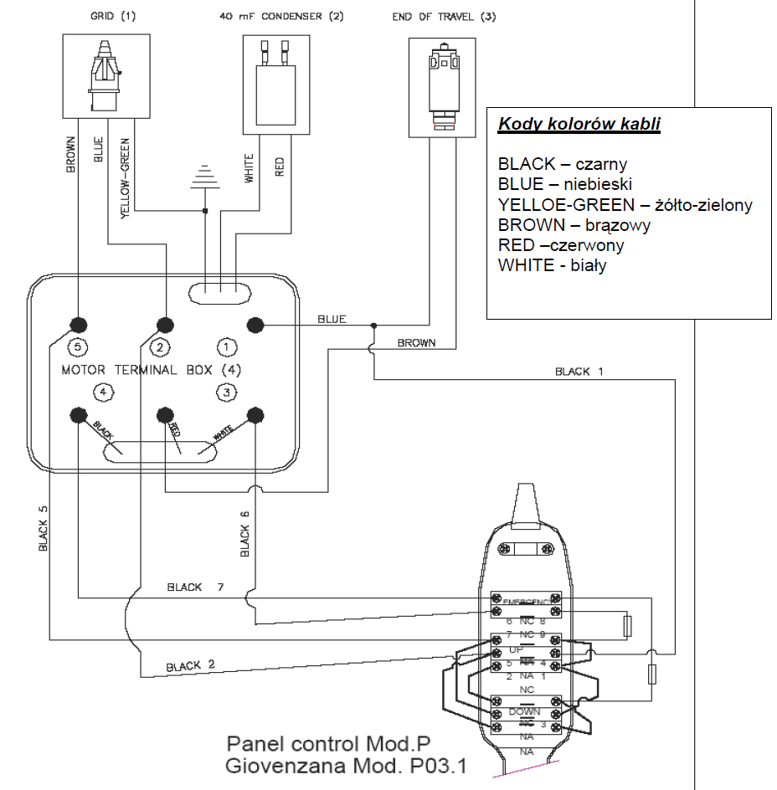

- Sprawdź stan elementów elektrycznych, szczególnie panelu kontrolnego
