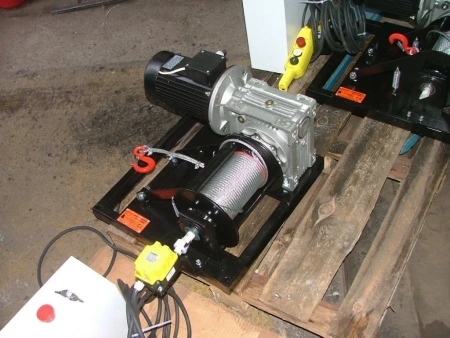

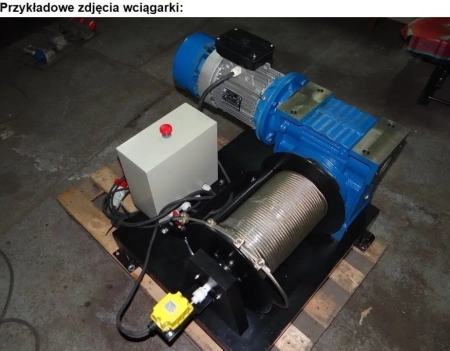

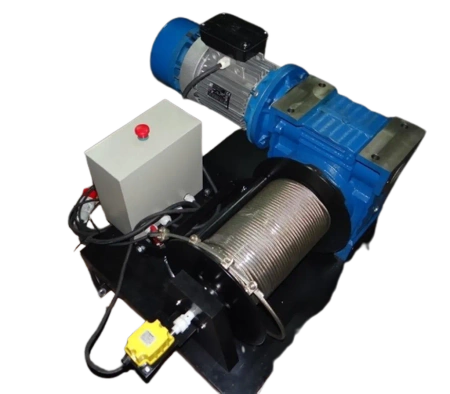

Wciągarka oparta na zespole motoreduktorów ślimakowego i walcowego 360mb (siła uciągu: 300 kg, moc: 2,2kW 400V).

Wycena według specyfikacji Klienta z roku 2021-07.

DANE TECHNICZNE:

Wymiary konstrukcji 800 x 700 x 600 mm
Konstrukcja z profili zamkniętych malowana proszkowo
Reduktor ślimak. RV130/CHTPC90 i=97 M=679Nm, n=14,5
Silnik 1400obr/min 2,2 kW/400V/50Hz
Bęben stalowy śr.160 x320, L=300
Prędkość przesuwu liny 7-13m/min
Lina o średnicy 6 mm 360mb
Podpora na łożysku baryłkowym lub walcowym
Sterowanie przewodowe 5mb
Przewód zasilający 3x2,5mm2 5mb
Do bębna mocowany rolkowy dociskacz liny.
Masa urządzenia/ bez liny/ ok. 170kg
Konstrukcja składa się z profili zamkniętych i podstawy z blachy.
W profilach wspawane są tuleje montazowe do osadzenia podstawy na podłożu przy pomocy srub.
Konstrukcja w opcji posiada nogi montażowe i barierkę ochronną.
Przeliczeniowa siła uciągu na I warstwie liny wynosi ok. 500 kG,
Lina zakończona jest kauszą z szeklą lub hakiem

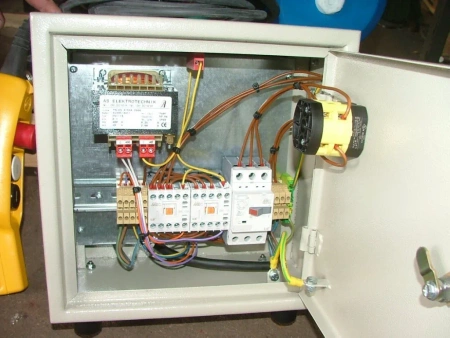

Skrzynka elektryczna z wył.głównym, wył.bezpieczeństwa, wył.przeciążeniowym silnika, przemiennikiem czestotliwości 2,2kW/230V
Sterownik z przyciskami lewo-prawo i wył. bezpieczeństwa IP65

Objęta dozorem uproszczonym co oznacza, ze nie ma obowiązku wzywania UDT do odbioru.

▪️ Wciąganie ładunków na rusztowania lub podesty
▪️ Transport elementów montażowych i konstrukcyjnych
▪️ Obsługa stanowisk produkcyjnych
▪️ Załadunki i rozładunki w magazynach i halach
